In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
The Leader LDDB-PV2/2-1000-M protection box is designed for photovoltaic installations with two PV strings and an operating voltage of up to 1,000V DC. It protects DC circuits against overvoltage and allows the installation to be quickly isolated during maintenance work or in the event of a fault.
All components are pre-assembled inside an IP65-rated enclosure that is resistant to water, dust, and UV radiation, making it suitable for both indoor and outdoor installation. The 2-input/2-output configuration enables the safe connection of two photovoltaic strings to the inverter, reducing installation time and providing a reliable solution for residential and commercial systems.
The box is equipped with two Type II surge protection devices (SPDs) rated for 1,000V DC, a 63A DC switch-disconnector, and four photovoltaic fuses, providing a high level of protection for the photovoltaic panels and inverter.
Thanks to its robust construction and high-quality components, the LDDB-PV2/2-1000-M helps improve the safety and reliability of the entire photovoltaic installation.
Main advantages
Protection box for two photovoltaic strings
Maximum voltage of 1,000V DC
2-input/2-output configuration
IP65-rated enclosure
Two Type II DC surge protection devices
63A DC switch-disconnector
Four photovoltaic fuses
Pre-assembled components
Quick installation
Suitable for residential and commercial photovoltaic systems
Technical specifications
Category
Feature
Specification
Configuration
Number of strings
2 inputs / 2 outputs
Model
Product code
LDDB-PV2/2-1000-M
Voltage
Maximum voltage
1,000V DC
Enclosure
Model
HA-18
Enclosure
Protection rating
IP65
SPD
Model
LD-SP3P-40KA
SPD
Quantity
2 units
SPD
Type
Type II DC
DC switch
Model
LDMT-4P-63
DC switch
Rated current
63A
Fuses
Model
PV0911-1P/BX0234-15
Fuses
Quantity
4 units
Installation
Mounting type
Wall-mounted
Application
Use
Photovoltaic systems with 2 strings
Compatibility
Compatible with:
On-grid inverters
Hybrid inverters
Photovoltaic systems rated up to 1,000V DC
Photovoltaic installations with two strings
Installation, configuration, and commissioning must be carried out by qualified personnel in accordance with the manufacturer’s instructions and applicable regulations.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
The Leader LDDB-PV1-1000-M protection box is designed to protect DC circuits in photovoltaic installations with one string and an operating voltage of up to 1,000V DC. It protects the equipment against overvoltage and allows the circuit to be safely disconnected during maintenance or servicing operations.
All components are pre-assembled inside an IP65-rated enclosure that is resistant to water, dust, and UV radiation, allowing both indoor and outdoor installation. This solution is ideal for small residential and commercial photovoltaic installations, simplifying the installation process and reducing commissioning time.
The box includes a DC switch-disconnector, a Type II surge protection device (SPD) rated for 1,000V DC, and DC fuses, providing a high level of protection for the photovoltaic panels and inverter.
Its compact construction and high protection rating make it suitable for on-grid and hybrid photovoltaic systems where safety and reliability are essential.
Main advantages
Protection box for one photovoltaic string
Maximum voltage of 1,000V DC
IP65-rated enclosure suitable for outdoor use
Type II DC surge protection device
Integrated DC switch-disconnector
DC fuses
Pre-assembled components
Quick installation
Resistant to dust and water
Suitable for residential and commercial photovoltaic systems
Technical specifications
Category
Feature
Specification
Configuration
Number of strings
1 input / 1 output
Voltage
Maximum voltage
1,000V DC
Enclosure
Model
HA-12
Enclosure
Protection rating
IP65
SPD
Model
LDT-SP3-40KA
SPD
Protection type
Type II DC
MCB
Model
LDMT-4P-63
Fuses
Model
PV0911-1P/BX0234-15
Fuses
Quantity
2 units
Installation
Mounting type
Wall-mounted
Application
Use
Single-string photovoltaic systems
Compatibility
Compatible with:
On-grid inverters
Hybrid inverters
Photovoltaic systems rated up to 1,000V DC
Photovoltaic panels connected in a single string
Installation, configuration, and commissioning must be carried out by qualified personnel in accordance with the manufacturer’s instructions and applicable regulations.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Ancho neto:
215,00 mm
Altura:
236,00 mm
Profundidad neta:
102,00 mm
Peso neto:
0,60 kg
Disipación:
-14,00 W
Temperatura ambiente mínima:
-25 °C
Temperatura ambiente máxima:
60 °C
Versión:
con puerta sobre yeso
Material de la puerta:
plástico transparente
Filas:
1
Módulos por fila:
4+4
Índice de protección:
IP40
Color:
RAL9010
10 - 20 days
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Ancho neto:
287,00 mm
Altura:
236,00 mm
Profundidad neta:
112,00 mm
Peso neto:
0,95 kg
Disipación:
-22,00 W
Temperatura ambiente mínima:
-25 °C
Temperatura ambiente máxima:
60 °C
Versión:
con puerta sobre yeso
Material de la puerta:
plástico transparente
Filas:
1
Módulos por fila:
12
Índice de protección:
IP40
Color:
RAL 9010
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Ancho neto:
396,00 mm
Altura:
236,00 mm
Profundidad neta:
112,00 mm
Peso neto:
1,21 kg
Disipación:
-22,00 W
Temperatura ambiente mínima:
-25 °C
Temperatura ambiente máxima:
60 °C
Versión:
con puerta sobre yeso
Material de la puerta:
plástico transparente
Filas:
1
Módulos por fila:
18
Índice de protección:
IP40
Color:
RAL9010
10 - 20 days
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Código EAN:
9004840466737
Ancho neto:
287,00 mm
Altura:
361,00 mm
Profundidad neta:
112,00 mm
Peso neto:
1,44 kg
Disipación:
-24,00 W
Temperatura ambiente mínima:
-25 °C
Temperatura ambiente máxima:
60 °C
Versión:
con puerta sobre yeso
Material de la puerta:
plástico transparente
Filas:
2
Módulos por fila:
12
Índice de protección:
IP40
Color:
RAL9010
10 - 20 days
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Este panel con protección IP65 ofrece una solución completa y fiable para la gestión y protección de cadenas de paneles fotovoltaicos, garantizando tanto la eficiencia energética como la seguridad operativa en entornos exteriores.
Características generales:
Índice de protección:
IP65, lo que garantiza una resistencia superior al polvo y al agua, ideal para su uso en entornos exteriores exigentes.
Compatibilidad:
Permite la conexión de tres cadenas de paneles fotovoltaicos.
Tensión máxima:
Admite una tensión de hasta 1000 V.
Corriente máxima:
Puede soportar una corriente de hasta 16 A.
Componentes y características:
Portafusibles:
Función:
Protegen el circuito interrumpiéndolo en caso de sobrecarga o cortocircuito.
Accesibilidad:
Fácil acceso para sustituir los fusibles cuando sea necesario.
Seccionador mecánico:
Función:
Permite aislar completamente el circuito para realizar tareas de mantenimiento o intervenciones seguras.
Diseño:
Robusto, con un mecanismo de accionamiento fácil de usar, que garantiza una desconexión rápida y segura.
SPD (dispositivo de protección contra sobretensiones):
Finalidad:
Protege los equipos contra sobretensiones transitorias, como las causadas por rayos o fluctuaciones de tensión.
Rendimiento:
Alta eficiencia en la disipación de la energía de sobretensión, lo que evita daños en los componentes electrónicos sensibles.
Diseño e instalación:
Carcasa:
Fabricada con materiales duraderos y resistentes a los rayos UV, lo que garantiza la integridad estructural y el rendimiento a largo plazo en diversas condiciones climáticas.
Instalación:
Fácil de montar en paredes u otras estructuras de soporte, con accesorios de fijación incluidos.
Accesibilidad:
Diseño ergonómico que facilita el acceso a todos los componentes internos, simplificando las operaciones de mantenimiento e inspección.
Seguridad y cumplimiento:
Certificaciones:
Cumple con las normas internacionales de seguridad y rendimiento para equipos eléctricos de exterior.
Protección:
Todos los componentes están diseñados y probados para garantizar una protección óptima contra sobretensiones, cortocircuitos y otros riesgos eléctricos.
10 - 20 days
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Este panel con protección IP65 ofrece una solución completa y fiable para la gestión y protección de cadenas de paneles fotovoltaicos, garantizando tanto la eficiencia energética como la seguridad operativa en entornos exteriores.
Características generales:
Índice de protección:
IP65, lo que garantiza una resistencia superior al polvo y al agua, ideal para su uso en entornos exteriores exigentes.
Compatibilidad:
Permite la conexión de dos cadenas de paneles fotovoltaicos.
Tensión máxima:
Admite una tensión de hasta 1000 V.
Corriente máxima:
Puede soportar una corriente de hasta 16 A.
Componentes y características:
Portafusibles:
Función:
Protegen el circuito interrumpiéndolo en caso de sobrecarga o cortocircuito.
Accesibilidad:
Fácil acceso para sustituir los fusibles cuando sea necesario.
Seccionador mecánico:
Función:
Permite aislar completamente el circuito para realizar tareas de mantenimiento o intervenciones seguras.
Diseño:
Robusto, con un mecanismo de accionamiento fácil de usar, que garantiza una desconexión rápida y segura.
SPD (dispositivo de protección contra sobretensiones):
Finalidad:
Protege los equipos contra sobretensiones transitorias, como las causadas por rayos o fluctuaciones de tensión.
Rendimiento:
Alta eficiencia en la disipación de la energía de sobretensión, lo que evita daños en los componentes electrónicos sensibles.
Diseño e instalación:
Carcasa:
Fabricada con materiales duraderos y resistentes a los rayos UV, lo que garantiza la integridad estructural y el rendimiento a largo plazo en diversas condiciones climáticas.
Instalación:
Fácil de montar en paredes u otras estructuras de soporte, con accesorios de fijación incluidos.
Accesibilidad:
Diseño ergonómico que facilita el acceso a todos los componentes internos, simplificando las operaciones de mantenimiento e inspección.
Seguridad y cumplimiento:
Certificaciones:
Cumple con las normas internacionales de seguridad y rendimiento para equipos eléctricos de exterior.
Protección:
Todos los componentes están diseñados y probados para garantizar una protección óptima contra sobretensiones, cortocircuitos y otros riesgos eléctricos.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
Un panel totalmente equipado para proteger dos cadenas fotovoltaicas, ideal para instalaciones fotovoltaicas de tamaño medio. Ofrece una solución completa y rápida para la conexión segura y eficiente de dos entradas de corriente continua.
Ideal para sistemas con 2 cadenas independientes IP65: excelente protección para usoen exteriores. Componentes fiables, conformes con los requisitos de las instalaciones solares modernas
Contenido del panel:
Bloque de fusibles de 2 polos + 2 fusibles fotovoltaicos
2 descargadores de sobretensión de CC 1100 V (T2)
2 interruptores fotovoltaicos de 4 polos, 32 A, 1000 VCC
Caja resistente a los rayos UV IP65 – 1 u.
Prendas de cable: 4 uds.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.
El cuadro de distribución eléctrica ETI ECH-18PT está diseñado para la distribución de energía y la protección de circuitos en aplicaciones residenciales e industriales. Con un diseño robusto y un grado de protección IP65, este cuadro es ideal para su instalación en entornos exteriores o en condiciones de alta humedad y polvo.
Especificaciones técnicas:
Código de producto: 001100350
Númerode módulos: 18
Númerode filas: 1
Dimensiones: 319 x 259 x 144 mm
Índice de protección: IP65
Tensión nominal: 400 V CA / 1500 V CC
Corriente nominal: 63 A
Material de la carcasa: plástico resistente a los rayos UV (PVC)
Puerta: transparente, de plástico
Montaje: montaje en pared
Terminales PE/N: 13/13
Temperatura de funcionamiento: de -25 °C a +30 °C
Prueba de resistencia al fuego: 650 °C
Ventajas:
Excelente protección: el grado de protección IP65 garantiza la protección contra el polvo y los chorros de agua, lo que lo hace ideal para su uso en entornos exteriores.
Material duradero: la carcasa de PVC resistente a los rayos UV ofrece una mayor durabilidad y protección contra la radiación solar.
Fácil instalación: su diseño compacto y ligero permite un montaje en pared rápido y sencillo.
Versatilidad: adecuado para aplicaciones fotovoltaicas y otras instalaciones eléctricas que requieran un alto grado de protección.
Este cuadro eléctrico es una solución fiable para la protección y distribución de la energía eléctrica en diversas aplicaciones, garantizando seguridad y durabilidad en condiciones ambientales adversas.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.

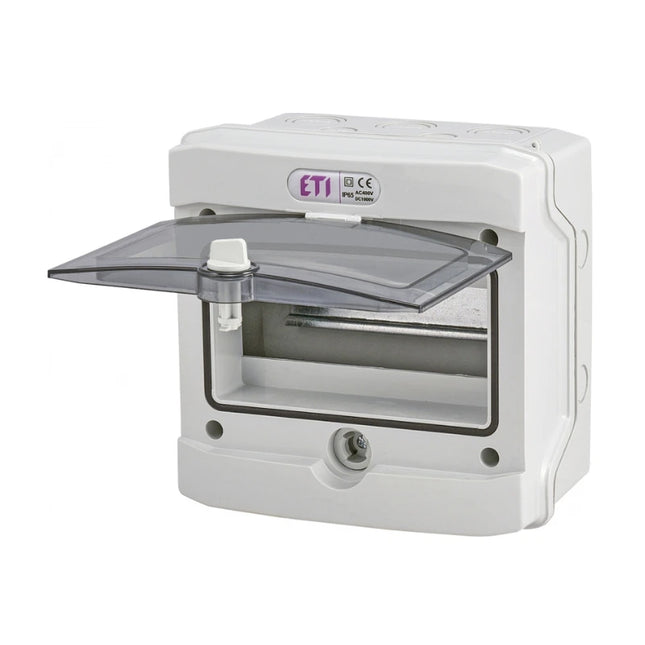

El cuadro de distribución ETI ECH-8G está diseñado para la distribución de energía eléctrica y la protección de circuitos en aplicaciones residenciales e industriales. Gracias a su diseño robusto y a su índice de protección IP65, este cuadro de distribución es ideal para su instalación en entornos exteriores o en condiciones de humedad y polvo.
Especificaciones técnicas:
Código de producto: 001101061
Númerode módulos: 8
Númerode filas: 1
Dimensiones: 202 x 201 x 120 mm
Índice de protección: IP65
Tensión nominal: 1500 VCC
Material de la carcasa: PVC resistente a los rayos UV
Temperatura de funcionamiento: de -25 °C a +30 °C
Montaje: montaje en pared
Puerta: transparente, con junta de estanqueidad
Equipamiento: carril DIN de 35 mm, barras de latón PE y N de 8 x 6 mm
Ventajas:
Excelente protección: el grado de protección IP65 garantiza la protección contra el polvo y los chorros de agua, lo que lo hace ideal para uso en exteriores.
Material duradero: la carcasa de PVC resistente a los rayos UV ofrece una mayor durabilidad y protección contra la radiación solar.
Fácil instalación: su diseño compacto y ligero permite un montaje en pared rápido y sencillo.
Versatilidad: adecuado para aplicaciones fotovoltaicas y otras instalaciones eléctricas que requieran un alto grado de protección.
Este cuadro eléctrico es una solución fiable para la protección y distribución de la energía eléctrica en diversas aplicaciones, garantizando seguridad y durabilidad en condiciones ambientales adversas.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.

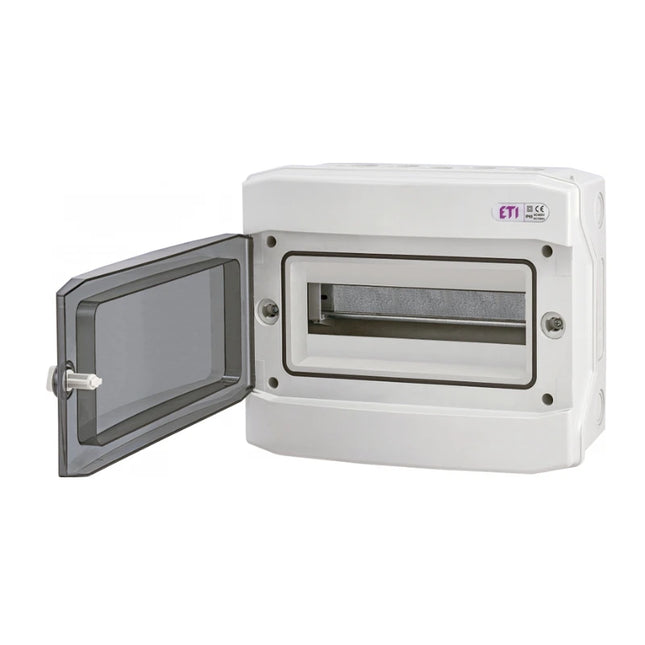

El cuadro de distribución eléctrica ETI ECH-12PT está diseñado para la distribución de energía y la protección de circuitos en aplicaciones residenciales e industriales. Con un diseño robusto y un grado de protección IP65, este cuadro es ideal para su instalación en entornos exteriores o en condiciones de humedad y polvo.
Especificaciones técnicas:
Código de producto: 001101062
Númerode módulos: 12
Númerode filas: 1
Dimensiones: 319 x 259 x 144 mm
Índice de protección: IP65
Tensión nominal: 400 V CA / 1500 V CC
Intensidad nominal: 63 A
Material de la carcasa: plástico resistente a los rayos UV (PVC)
Puerta: transparente, de plástico
Montaje: montaje en pared
Terminales PE/N: 10/10
Temperatura de funcionamiento: de -25 °C a +30 °C
Prueba de resistencia al fuego: 650 °C
Ventajas:
Excelente protección: el grado de protección IP65 garantiza la protección contra el polvo y los chorros de agua, lo que lo hace ideal para su uso en entornos exteriores.
Material duradero: la carcasa de PVC resistente a los rayos UV ofrece una mayor durabilidad y protección contra la radiación solar.
Fácil instalación: su diseño compacto y ligero permite un montaje en pared rápido y sencillo.
Versatilidad: adecuado para aplicaciones fotovoltaicas y otras instalaciones eléctricas que requieran un alto grado de protección.
Este cuadro eléctrico es una solución fiable para la protección y distribución de la energía eléctrica en diversas aplicaciones, garantizando seguridad y durabilidad en condiciones ambientales adversas.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.

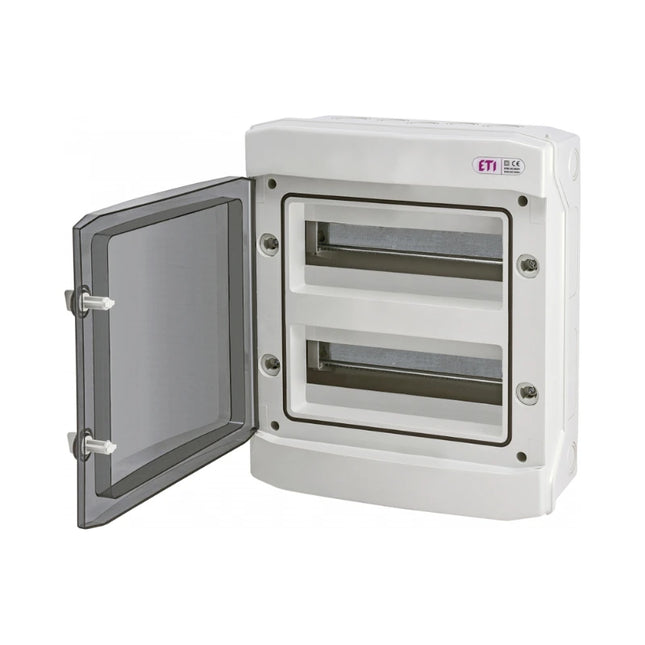

El cuadro de distribución eléctrica ETI ECH-24PT está diseñado para la distribución de energía y la protección de circuitos en aplicaciones residenciales e industriales. Con un diseño robusto y un grado de protección IP65, este cuadro es ideal para su instalación en entornos exteriores o en condiciones de humedad y polvo.
Especificaciones técnicas:
Código de producto: 001101063
Número de módulos: 24 (12 por fila)
Númerode filas: 2
Dimensiones: 384 x 319 x 144 mm
Índice de protección: IP65
Tensión nominal de CA: 400 V
Tensión nominal de CC: 1500 V
Corriente nominal: 63 A
Material de la carcasa: plástico resistente a los rayos UV (PVC)
Puerta: transparente, de plástico
Montaje: montaje en pared
Terminales PE/N: 15/15
Temperatura de funcionamiento: de -25 °C a +30 °C
Prueba de resistencia al fuego: 650 °C
Excelente protección: el grado de protección IP65 garantiza la protección contra el polvo y los chorros de agua, lo que lo hace ideal para uso en exteriores.
Material duradero: la carcasa de PVC resistente a los rayos UV ofrece una mayor durabilidad y protección contra la radiación solar.
Fácil instalación: su diseño compacto y ligero permite un montaje en pared rápido y sencillo.
Versatilidad: adecuado para aplicaciones fotovoltaicas y otras instalaciones eléctricas que requieran un alto grado de protección.
Este cuadro eléctrico es una solución fiable para la protección y distribución de la energía eléctrica en diversas aplicaciones, garantizando seguridad y durabilidad en condiciones ambientales adversas.
In stock
Contact us at contact@solartech.eu for more info regarding the inventory of this product.

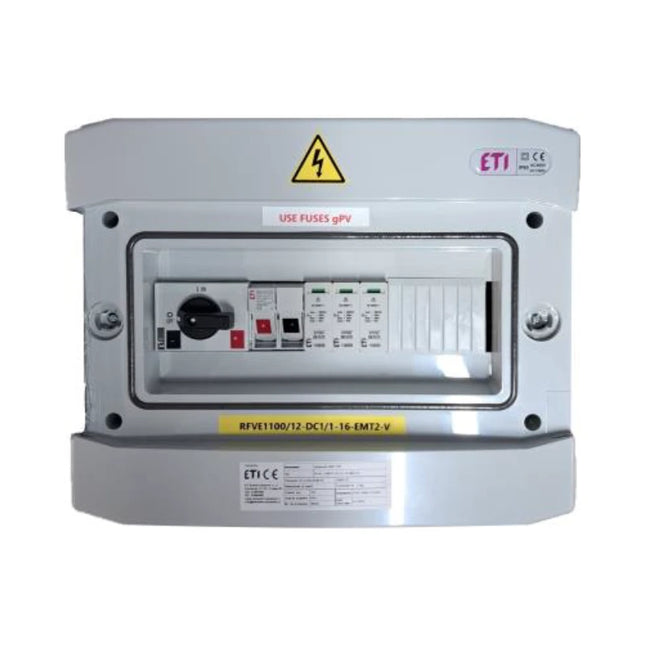

Cuadro totalmente equipado para la protección y la conmutación de una cadena fotovoltaica de corriente continua. Contiene todos los componentes esenciales para un funcionamiento seguro y eficiente, y está listo para su instalación.
Recomendado para sistemas fotovoltaicos de pequeña escala (1 cadena). Índice de protección IP65: resistente al polvo y a la humedad. Incluye todos los componentes conformes con las normas DCsolar.
Contenido del panel:
Bloque de fusibles de 2 polos + 1 fusible gPV
Descargador de sobretensión de CC 1100 V (T2) – 1 u.
Interruptor fotovoltaico de 4 polos, 32 A y 1000 V CC – 1 ud.
Caja resistente a los rayos UV con grado de protección IP65, para montaje en superficie – 1 u.
Prendas de cable – 4 uds.
