Descripción

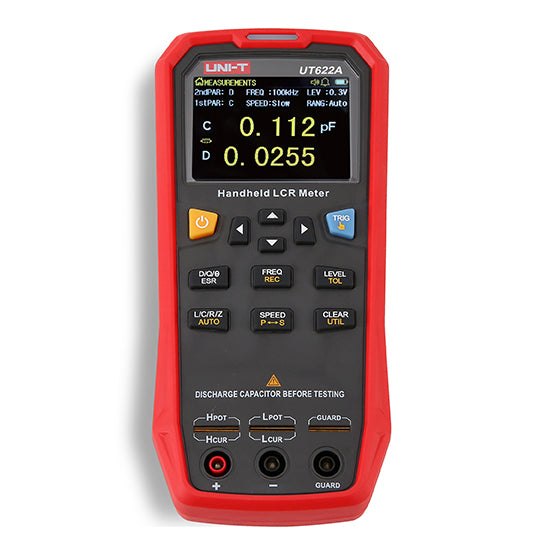

Este producto incluye una garantía de 3 años. El UT622A LRC es un comprobador portátil de componentes para inductores, resistencias y condensadores, así como de sus propiedades secundarias: D (factor de disipación), Q (factor de calidad), Θ (ángulo de fase en grados), Θ (ángulo de fase en radianes) y ESR (resistencia en serie equivalente). Los parámetros de los componentes se miden utilizando tensión de CA con una frecuencia seleccionable de 100, 120, 1000 o 10 000 Hz y una amplitud seleccionable de 0,1 Vrms, 0,3 Vrms o 1,0 Vrms, con una impedancia de salida de la fuente de señal de 100 Ω. La precisión máxima de medición es del 0,1 %.
El dispositivo cuenta con una pantalla LCD TFT intuitiva de 2,8 pulgadas con brillo de retroiluminación ajustable en diez pasos, una batería Li-Pol integrada de alta capacidad de 1800 mAh y un conector miniUSB para la carga y la transferencia de datos a un ordenador. El valor máximo de visualización al medir parámetros primarios es 99999, y el valor mínimo al medir parámetros secundarios es 0,0001. Modo de medición: medición activada mediante un botón TRI o un comando desde un PC; o medición continua con frecuencia de inicio de prueba ajustable de 20x/seg, 5x/seg, 2x/seg. Configuración de terminales 2 + 1 o 4 + 1 (previa adquisición de los cables de prueba UTR-L100k-H).
Gracias a su sofisticación tecnológica, el dispositivo también es adecuado para uso profesional: cuando se utiliza con un ordenador (PC), crea una estación para clasificar componentes según parámetros especificados y puede utilizarse en líneas de producción, laboratorios, etc.
Parámetros
:
- medidor RLC manual para parámetros de componentes primarios
y secundarios - pantalla LCD TFT intuitiva, pantalla grande retroiluminada, 10 niveles de brillo -
rango de visualización de hasta 99 999 -
precisión máxima del 0
,1 %- opción de seleccionar componentes en función de la tensión CA, tolerancia 10, tolerancia especificada 10,
1000 o 10 000 Hz
- tensión de medición de amplitud seleccionable: 0,1 Vrms, 0,3 Vrms, 1
,0 Vrms. - Selección del modo equivalente (para Z <100 Ω en serie, para Z > 10 kΩ en paralelo)
. - Identificación automática de componentes
integrados. - Batería de iones de litio de alta capacidad: 180 mAh
. - Alimentación + carga: adaptador de CC de 5 V ± 0,25 V, > 1 A
. - Tiempo de funcionamiento con una sola carga de batería: típicamente 8 horas
. - Funciones en modo de grabación y estadísticas de datos: AVG, MAX, MIN
; pitido al pulsar los botones: sí, botón activable:
interruptor
de encendido/apagado; apagado automático: sí, tras 5, 15, 30, 60 minutos o desactivado
; interfaz de datos: mini USB
; velocidad de transferencia de datos al ordenador: 9600/19200/38400
baudios - Alarma acústica y visual de comparación de resultados de tolerancia: apagada, aprobado, rechazado
- Selección de alarma: pitido corto -
pitido corto, pitido
largo - Reinicio del comprobador de circuito abierto o cortocircuito: sí
- Ajuste del valor de tolerancia respecto al nominal: 1 % a 20 %, por defecto 5
%- Recuento de componentes: todos, conformes, no conformes
Parámetros técnicos:
- Rango de medición de impedancia primaria / parámetros de resolución mínima: rango
de inductancia L // 0,001 μH a 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
capacitancia C // 0,001 pF a 99,999 mF // 1 / 0,1 / 0,01 / resistencia R // 0,01 / 0,01 / 0,0001 Ω a 99,999 MΩ // 0,0001 Ω
Impedancia total Z // 0,0001 Ω a 99,999 MΩ // 0,0001 Ω
- Rango de medición de los parámetros de impedancia secundaria // rango de visualización del factor //
parámetros de resolución // rango mínimo de visualización ////
0,0001 a 9,9999 // 0,0001
Factor de calidad Q // 0,0001 a 99999 // Ángulo de fase en grados Θ deg de 0,0001
// de -179,9° a 179,99° // Ángulo de fase en grados Θ deg de 0,0001
// de -179,9° a 179,99° // 0,0001
ángulo de fase en 0,0001 a 9,9999 -3,142 rad a 3,1416 rad // 0,001 rad
Resistencia equivalente ESR // 0,01 mΩ a 999,99 Ω // 0,01 mΩ
- pantalla: pantalla LCD TFT retroiluminada con una diagonal de 2,8 pulgadas
:-999999999999999999999999999999999999999999999999999 0,1%-
selección de componentes basada en la tolerancia establecida: sí-
medición de tensión: CA 100, 120, 1000 o 10 000 Hz
- medición de amplitud: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms,
transferencia de datos al PC: mediante software
para PC - alimentación: batería Li-Pol de 1800 mAh y (o) adaptador de 5 V ± 0,25 V CC, > 1
A- gestión automática de la carga: incluso cuando el dispositivo está
apagado- Interfaz de carga y datos: mini USB-
entorno operativo: temperatura de 5 a 35 °C, humedad <0 % en peso-
305
g- Dimensiones del producto (Al x An x Pr): 190 x 90 x 44 mm
; dimensiones del embalaje: 225 x 220 x 63 mm
; certificación de seguridad y compatibilidad electromagnética (EMC): IEC / EN61010-1: 2010, EN61326-2: 2013; EN61326-2: 2013; 2013
Contenido del paquete individual:
- Dispositivo UT622A: 1 u.
FABRICANTE: UNI-TREND
