Descripción

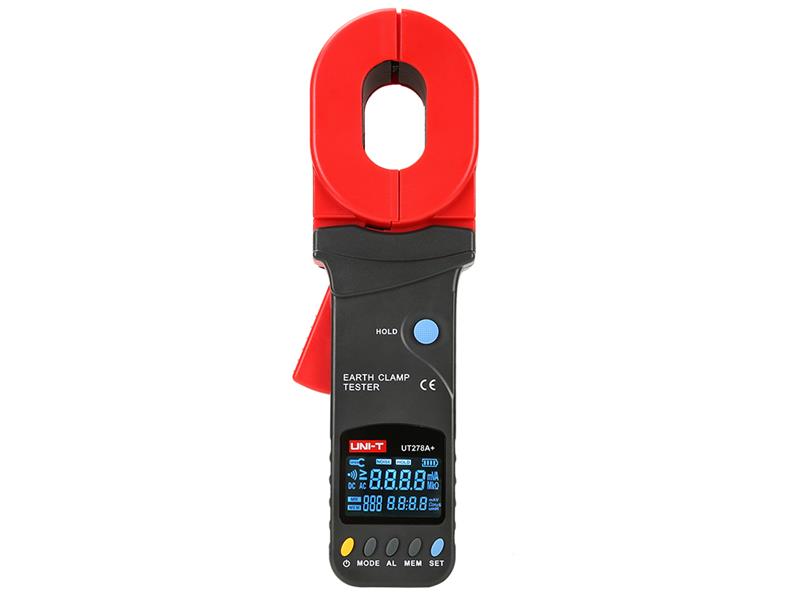

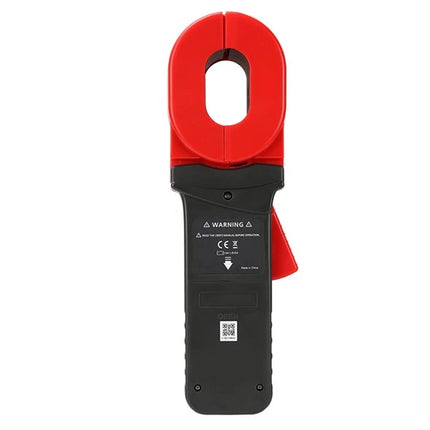

Este producto cuenta con una garantía de 3 años. El UT278A+ de UNI-T es un comprobador de resistencia de tierra con pinzas. Basado en el principio de inducción mutua, puede medir la resistencia de tierra sin desconectar los conductores de tierra y sin electrodos auxiliares, tanto en sistemas de puesta a tierra multipunto como en sistemas de un solo punto. A diferencia de un instrumento similar, el UT276A+ tiene un rango ampliado de medición de la resistencia del bucle de tierra de hasta 1200 Ω y también puede medir corrientes de fuga del bucle de tierra en el rango de 0,00 mA a 20,0 A.
El comprobador está diseñado para uso profesional, es resistente a los golpes, al polvo y a la humedad, y está controlado por microprocesadores, lo que permite, entre otras cosas, la identificación precisa de la resistencia y el filtrado rápido de señales interferentes mediante métodos aritméticos avanzados. Está diseñado para medir sistemas de puesta a tierra en centrales eléctricas, redes de distribución eléctrica y telecomunicaciones, yacimientos petrolíferos, salas de servidores, instalaciones electromecánicas y mantenimiento en plantas industriales, en cualquier lugar donde se utilice la electricidad como fuente de energía industrial, o donde sea necesario comprobar la resistencia de puesta a tierra de los pararrayos. El dispositivo mide la resistencia de bucle de tierra de 0,01 Ω a 1200 Ω con una resolución de 0,001 Ω y corrientes de fuga de 0 a 20 A; los valores medidos se muestran en una pantalla EBTN retroiluminada de cuatro dígitos (texto claro sobre fondo oscuro) y, al mismo tiempo, se pueden almacenar hasta 30 valores en la memoria interna. La unidad se alimenta con cuatro pilas alcalinas de 1,5 V.
Fabricado de conformidad con la norma de seguridad IEC 61010-1 (CAT III 300 V, CAT IV 150 V, grado de contaminación 2); IEC 61010-031.
Especificaciones del producto:
- Rango de medición de la resistencia de bucle de tierra: 0 a 1200 Ω
- Resolución: 0,001 Ω -
Rango de medición de la corriente de fuga de bucle de tierra: resolución de 0 a 0
,01 mA
- Selección
automática de rango - Pantalla EBTN de 4
dígitos - Visualización simultánea de resistencia y corriente en una sola pantalla
- Ajuste del límite de resistencia con indicación acústica en caso de rebasamiento
- Filtrado de señales
interferentes - Alta fiabilidad y durabilidad, calibración
automática de doble resistencia
- Capacidad para almacenar hasta 300 conjuntos de datos de resistencia/aislamiento
-
Alimentación mediante 4 pilas alcalinas AA
de 1,5 V - Indicador de batería baja
Parámetros técnicos:
- Método de medición: inducción
mutua. - Rango de medición de la resistencia del bucle de tierra con una resolución de 1/2000 Ω.
Precisión de la medición de la resistencia del bucle de tierra:
en el subrango de 0,01 a 0,099 Ω: 0,001 Ω ± (1 % + 0,01 Ω)
; en el subrango de 0,1 a 0,99 Ω: 0,01 Ω ± (1 % + 0,01 Ω)
en el subrango de 0,1 a 0,99 Ω: 0,1 Ω ± (1 % + 0,1 Ω)
en el subrango de 50 a 99,5 Ω: 0,5 Ω ± (1,5 % + 0,5 Ω)
en el subrango de 100 a 199 Ω: 1 Ω ± (2 % + 1 Ω)
en el subrango: 3 Ω ± 20 Ω: -3 Ω) (5 % + 5 Ω)
en el rango secundario de 400 a 590 Ω: 10 Ω ± (10 % + 10 Ω)
en el rango secundario de 600 a 880 Ω: 20 Ω ± (20 % + 20 Ω)
en el rango secundario de 900 % a ±: +200 Ω (2300 Ω) 30 Ω)
- resolución y precisión de las mediciones de las corrientes que circulan por el bucle de tierra:
en el subrango de 0,00 mA a 9,95 mA: 0,01 mA ± (2,5 % + 1 mA)
en el subrango de 10,0 mA a 9,95 mA: 90,0 mA a 9,95 mA: 5 mA)
en el rango secundario de 100 mA a 300 mA: 1 mA ± (2,5 % + 10 mA)
en el rango secundario de 0,3 A a 2,99 A: 0,01 A ± (2,5 % + 0,1 A)
en el rango secundario de 0,3 A a 2,99 A:
en el rango secundario: 0,3–1 A: (2,5 % + 0,3 A)
en el subrango de 10,0 A a 20,0 A: 0,1 A ± (2,5 % + 0,5 A)
- Dimensiones de la pantalla EBTN: 47 x 28,5 mm-
Frecuencia de medición: 2 veces/segundo - Medición simultánea de resistencia
con
pinza- Visualización simultánea en la
pantalla: 32 x 55 mm-
Filtro de señales de interferencia: sí-
Alarma visual y sonora: sí-
Indicación de solapamiento de rangos: sí, símbolos «OL Ω», «L0,01Ω», «OL A»-
indicación de corrientes de interferencia excesivas: sí, «Noise», símbolo de almacenamiento de datos: 0
,01 Ω, alimentación: 6 V (4 pilas AA (LR6) de 1,5 V)
- consumo de corriente: máx. 50
mA- indicación de batería baja: sí-
apagado automático: sí, tras 5 minutos-
Resistencia de aislamiento de la carcasa: más de 20 MΩ (500 V entre el circuito y la carcasa)
- Resistencia de tensión: 3700 V / RMS CA (entre el circuito y la carcasa)
- Campo
magnético externo máximo de 40 mA: <1
V/m- Categoría: CAT III 300 V, CAT IV 150 V (IEC 61010-1)
- Temperatura ambiente de funcionamiento y humedad relativa: 23 °C ± 5 °C, humedad <75
%- Dimensiones del comprobador L x An x Al: 285 x 8 mm Peso del comprobador: 1 x 1 x 1 g
(baterías incluidas)
Contenido del paquete individual:
- Comprobador UT278A+: 1 u

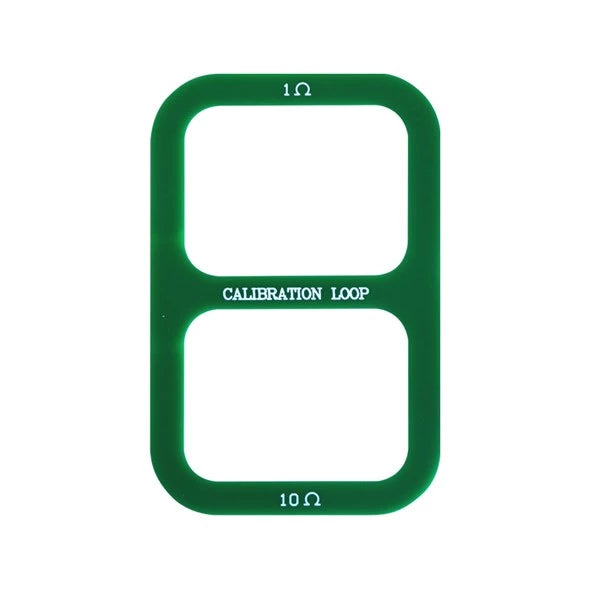

.- Bucles de prueba de 1 Ω y 10 Ω (calibración): 1 u
.- Pilas de 1,5 V / AA (LR6): 4 u.
>
Cantidades estándar por caja: 1 unidad
- Dimensiones estándar de la caja: 370 x 110 x 300 mm
- Peso total de la caja: 2,6 kg
Fabricante:
https://www.uni-trend.com/
