Descripción
Este producto incluye una garantía de 3 años.

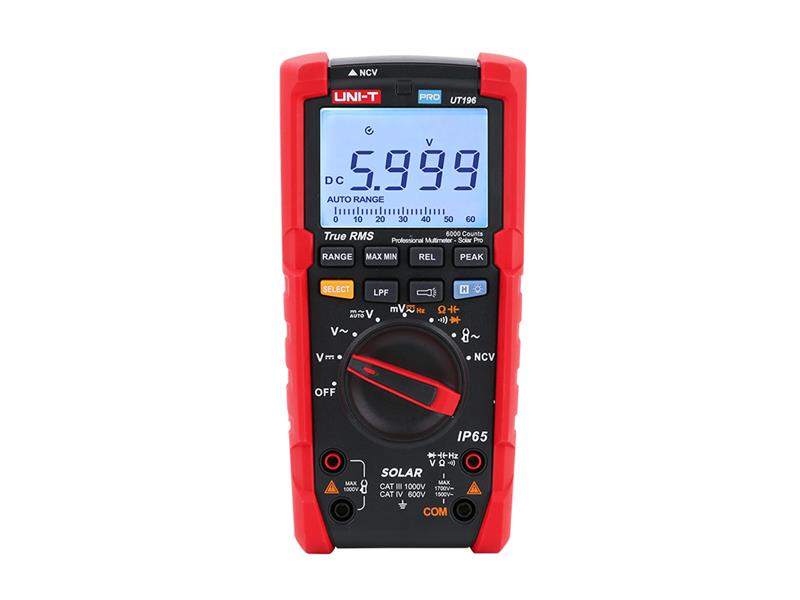

El multímetro solar UT196 True RMS de UNI-T es un producto de calidad profesional diseñado para profesionales que instalan o mantienen plantas de energía fotovoltaica o eólica. El diseño del dispositivo le permite funcionar en entornos exteriores adversos: cuenta con protección IP65 y puede soportar una caída desde una altura de 2 m. Este multímetro mide tensión de CC de hasta 1700 V y tensión de CA (RMS real) de hasta 1500 V en un rango de frecuencia de 45 a 1000 Hz. Con el bucle de corriente flexible UT-CS09D opcional, permite la medición sin contacto de corrientes de CA de 1,5 a 3000 A, incluso en espacios reducidos. Además, el UT196 mide frecuencia, resistencia, capacitancia, transiciones de semiconductores y continuidad de circuitos eléctricos.
La función de filtro de paso bajo permite eliminar las interferencias de RF generadas por el inversor. El modo de baja impedancia puede ayudar a solucionar problemas en circuitos sensibles, así como en circuitos que puedan contener tensiones parásitas. Una linterna integrada, una retroiluminación brillante y alarmas sonoras y visuales permiten a los usuarios realizar su trabajo de forma segura y eficiente, incluso en entornos oscuros y ruidosos.
El multímetro digital solar UT196 está diseñado con protección contra sobrecargas de 1700 V CC y 1500 V rms CA, y ha sido probado para su uso seguro en entornos certificados CAT III 1000 V, CAT IV, UK y CA 600 V, UK y CA 600 V rms. cETLus.
Especificaciones del producto:
- Multímetro multifuncional diseñado para su uso en instalaciones fotovoltaicas y eólicas tanto en exteriores como en interiores -
medición de tensión CA/CC, resistencia, capacitancia, frecuencia, diodos, continuidad de circuitos, con bucle de corriente externo y corriente CA
- pantalla LCD
- valor máximo
retroiluminado - visualización: ± 6000, los valores se actualizan de 2 a 3 veces por segundo
- gráfico de barras analógico: sí, 31 segmentos, frecuencia de medición de 30 veces por segundo
; - cambio de rango: automático/manual
; - detección automática de tensión CA/CC: sí
; - medición de campos electromagnéticos sin contacto (NCV): sí
; - prueba de diodos (uniones de semiconductores): sí, tensión de circuito abierto aprox. 3 V
- prueba de continuidad de circuitos eléctricos: sí, el circuito se considera cerrado cuando R ≤ 10 Ω, entonces el zumbador emite un pitido
- filtro de paso bajo (LPF) integrado: sí, cuando el LPF está activado, las tensiones interferentes por encima de 1,2 kHz se atenúan en ≥ -3 dB/0>Hz en relación con la atenuación medida en
Hz. Sí
. - Retención de pico: sí
. - Retención de datos: sí
. - Modo Máx./Mín.: sí. - Alimentación: pila de 9 V / 6F22.
- Indicación de pila baja: sí, cuando la tensión desciende por debajo de <7,5 V. - Apagado automático tras 1 minuto de
inactividad
. - Linterna integrada: sí
. - Indicador acústico y visual: sí.
Parámetros técnicos:
Medición de tensión continua (V): Rango / Resolución / Precisión
600,0 mV / 0,1 mV / ±(0,5 %/1 V/5,0)
±(0,2 % + 5)
60,00 V / 0,01 V / ±(0,2 % + 5)
600,0 V / 0,1 V / ±(0,2 % + 5)
1700 V / 1 V / ±(0,2 % + 5)
El rango de entrada es de aproximadamente mV/CC. 1 GΩ.
Medición de tensión CA (V): Rango / Resolución / Precisión
600,0 mV / 0,1 mV / 45 Hz a 500 Hz: ± (0,8 % + 3); 500 Hz a 1 kHz: ± (1,8 % + 3)
6,000 V / 0,001 V / 45 Hz a 500 Hz: ± (0,8 % + 3); 500 Hz a 1 kHz: ± (1,8 % + 3)
60,00 V / 0,01 V / 45 Hz a 500 Hz: ± (0,8 % + 3); 500 Hz a 1 kHz: ± (1,8 % + 3)
600,0 V / 0,1 V / 45 Hz a 500 Hz: ± (0,8 % + 3); 500 Hz a 1 kHz: ± (1,8 % + 3)
1500 V / 1 V / 45 Hz a 500 Hz: ± (0,8 % + 3); 500 Hz a 1 kHz: ± (1,8 % + 3)
La impedancia de entrada en el rango mV/CA es de aprox. 10 MΩ.
Medición automática de tensión CA/CC: rango automático / Resolución / Precisión
0 V a 600,0 V / 0,1 V / CC a 500 Hz: ± (2,0 % + 3); 500 Hz a 1 kHz: ± (4,0 % + 3)
Con la selección automática de rango, no es posible seleccionar LPF ni retención de picos; la impedancia de entrada es de 2 MΩ
Medición de resistencia: rango / resolución / precisión
600,0 Ω / 0,10 Ω / ±20,10 Ω / ±20,10 Ω 1 Ω / ± (0,8 % + 2)
60,00 kΩ / 10 Ω / ± (0,8 % + 2)
600,0 kΩ / 100 Ω / ± (0,8 % + 2)
6 000 MΩ / 1 kΩ / ± (1,2 %/+6 Ω)<0br/>+3 Ω. (2,5 %+5)
Medición de capacitancia: Rango / Resolución / Precisión
60,00 nF / 0,01 nF / en modo REL: ± (3 % + 10)
600,0 nF / 0,1 nF / ± (1,9 % > +5,00 μF / 0,00 μF / 0,00 μF / 5,00 μF) ± (1,9 % + 5)
60,00 μF / 0,01 μF / ± (1,9 % + 5)
600,0 μF / 0,1 μF / ± (1,9 % + 5)
6.000 mF / 0,001 mF / ± (5 % > +5)
0,001 mF / 0,001 mF / ± (5 % > +5) ± (5 % +5)
Medición de corrientes alternas con un bucle de corriente flexible UT-CS09D: Rango / Resolución / Precisión
30,00 A / 0,01 A / ± (0,8 % + 8)
300,0 A / 0,1 A / +300,0 A / 0,1 A / +0, ± (0,8 % + 8)
Medición de frecuencia: Rango / Resolución / Precisión
60,00 Hz a 1000 MHz / 0,1 Hz a 0,001 MHz / ± (0,08 % +4)
Otros parámetros de funcionamiento: -0,001 MHz 40 °C (32 °F – 104 °F)
- Temperatura de almacenamiento: de -10 °C a 50 °C (de 14 °F a 122 °F)
- Humedad relativa: ≤75 % HR (0 °C - 30 °C), ≤50 % HR (30 °C) Altitud de funcionamiento:
≤2000 m
- Inmunidad EMC: conforme a EN61326-1: 2013, EN 61326-2-2:
2013 - Fuente de alimentación: pila de 9 V / 6F22 -
Dimensiones externas: 195 x 95 x 58 mm -
Peso: 4–85 g -
Prueba de caída: 2 m -
Certificación: CE, UKCA, cETLus (CAT III 1000 V, CAT IV 600 V)
- Cumple con las normas: EN61010-1, EN61010-2-033, EN/IEC 61010-031 :-Contenido del embalaje individual :-/>
Multímetro UT196 Solar PRO: 1 u
.- Cables de prueba: 1 par-
Pila de 9 V/6F22: 1 u
.- Manual de usuario: 1 u.
Fabricante:
UNI-TREND-
