Descripción

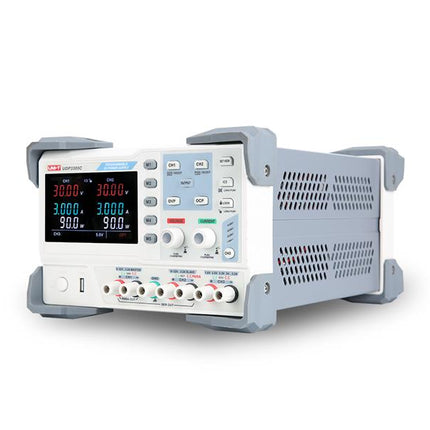

La fuente de alimentación de CC programable UDP3305C es una fuente de alimentación de laboratorio independiente de cuatro canales y de gran relación calidad-precio fabricada por UNI-T. La fuente de alimentación incorpora un transformador lineal clásico y, en los canales CH1 y CH2, permite funcionar en modo de tensión constante (CV) en un rango de 0 a 30 V o en modo de corriente constante (CC) de 0 a 5 A. El canal CH3 proporciona una tensión de salida constante con la opción de seleccionar un nivel de 1,8 V, 2,5 V, 3,3 V o 5,0 V y cuenta con protección contra sobrecargas cuando el consumo de corriente alcanza los 3,2 A. Además, hay un conector USB en el panel frontal, que hace las veces del canal CH4 y puede utilizarse para cargar, por ejemplo, un teléfono móvil a 5 V/2 A.
Los canales CH1 y CH2 pueden funcionar de forma independiente, o pueden conectarse internamente en serie o en paralelo, en cuyo caso la fuente de alimentación proporciona una tensión de 0 a 60 V, de 0 a 50 V o de 30 V/10 A.
La fuente de alimentación de laboratorio cuenta con una pantalla EBTN con 6 indicadores de alta precisión que muestran simultáneamente tensiones, corrientes y potencia en los canales CH1 y CH2 con 4 decimales.
La fuente de alimentación tiene parámetros programables. Cuenta con 5 ranuras de memoria para facilitar el almacenamiento y la recuperación de modos preestablecidos y un botón de bloqueo para evitar cambios no deseados en los parámetros. En la parte trasera de la carcasa de la fuente de alimentación se encuentran conectores USB y RS232, así como una interfaz de E/S DIGITAL para el control remoto de la fuente de alimentación. Mediante el software suministrado, es posible registrar y visualizar las características de consumo o de carga de la carga conectada en tiempo real en el PC conectado, en una hoja de cálculo de Excel o en un gráfico, y puede comunicarse con el ordenador a través de comandos de comunicación SCPI. Las calibraciones periódicas se pueden realizar a través del software.
La fuente de alimentación contiene un ventilador con control de temperatura; la sobrecarga térmica a largo plazo del transformador de la fuente de alimentación de laboratorio es supervisada por sensores que apagan la fuente de alimentación cuando se alcanza el valor límite y la reinician tras el enfriamiento.
Parámetros del producto:
- Ajuste fino de corriente y tensión en los canales CH1/2. Pantallas de cuatro dígitos para la monitorización inmediata de tensiones, corrientes y potencias en los canales CH1 y CH2
. - Ajuste de tensión de 0 a 30 V con una resolución de 10 mV
. - Ajuste de corriente de 0 a 5 A con una resolución de 1 mA.
- Funcionamiento de los canales CH1 y CH2 en modo de tensión constante, con la opción de conectar los canales CH1 y CH2 en serie o en paralelo
. - Protección contra sobretensión (OVP), protección contra sobrecorriente (OCP) y protección contra sobrecalentamiento (OTP)
. - Canal CH3 con una tensión fija de 1,8 V; 2,5 V; 3,3 V o 5,0 V, máx. 3,
2 A. - Canal CH4 en el panel frontal. - Puerto USB para cargar, por ejemplo, un teléfono móvil
. - Zumbador integrado para indicar cambios
de estado. - Botones de bloqueo para evitar cambios no deseados en los parámetros
. - Interfaces USB-Device, RS232 y E/S DIGITAL en el panel
trasero; -
Ventilador de refrigeración con control de temperatura; - Desconexión de la fuente de alimentación en caso de sobrecarga del transformador
de tensión; - Selector
de tensión trasero 110 V/120 V/220 V/230 V (CA 50/60 Hz)
Parámetros técnicos:
- Tensión de salida nominal CH1 y CH2: 0 a 30 V
. - Corriente de salida nominal CH1 y CH2: 0 a 5 A
. - Tensión de
salida total: 30 V.
- Resolución (CH1 y CH2): 10 mV/1 mA
. - En modo (CV), precisión de ajuste de tensión (CH1 y CH2): ≤ (0,01 % del valor medido + 3 mV, con corriente ≤ 3 A)
- En modo (CV), precisión de ajuste de tensión (CH1 y CH2): ±5 % del valor medido, para corrientes > 3 A
- En modo (CC), precisión de ajuste de corriente (CH1 y CH2): ≤ (0,2 % del valor medido + 3 mA)
- Ruido y distorsión (20 Hz a 20 MHz) en las salidas de CH1 y CH2: ≤ 1 mV RMS / ≤ 3 mA RMS – tensión de salida nominal / ≤ 3 mA RMS – corriente nominal 1,8 V; 2,5 V; 3,3 V; 5,0 V (±3 %, se puede ajustar con precisión)/máx. 3,2 A
– ruido y zumbido (20 Hz a 20 MHz) en la salida del CH3: ≤2 mV
– tensión de salida/corriente máx. en el canal CH4 (USB): 5 V ± 0,25 V/2 A –
coeficiente de temperatura de tensión/corriente: ≤ 300 ppm/°C // ≤ 300 ppm/°C –
tensión de alimentación nominal: CA 110 V/120 V/220 V/220 V/20 V (protección)
- Protección (con alimentación de 220/230 V CA): tipo de fusible: T3.13AL/250 V (20 x 5 mm)
- Dimensiones (ancho x alto x profundidad): 16 mm x 40 x 40 mm aprox. 10,2 kg-
peso bruto de la caja: 12 kg
Contenido del paquete individual:
- Fuente de alimentación de laboratorio UDP3305C: 1 u
.- Cable de alimentación: 1 u
.- Cable de interfaz USB-A a USB-B (UT-D14): 1 juego de cables de conexión -
1 juego
de
u.- Fusibles de repuesto: 1 u
.- Manual de usuario: 1 u
.- Cable de comunicación RS232 (bajo pedido): 1 u.
Embalaje para clientes al por mayor:
- Cantidad estándar por caja: 2 unidades
- Dimensiones estándar de la caja: 445 x 3003 mm
FABRICANTE: UNI-T
Enlace de descarga del software para PC:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html
