Osciloscopio

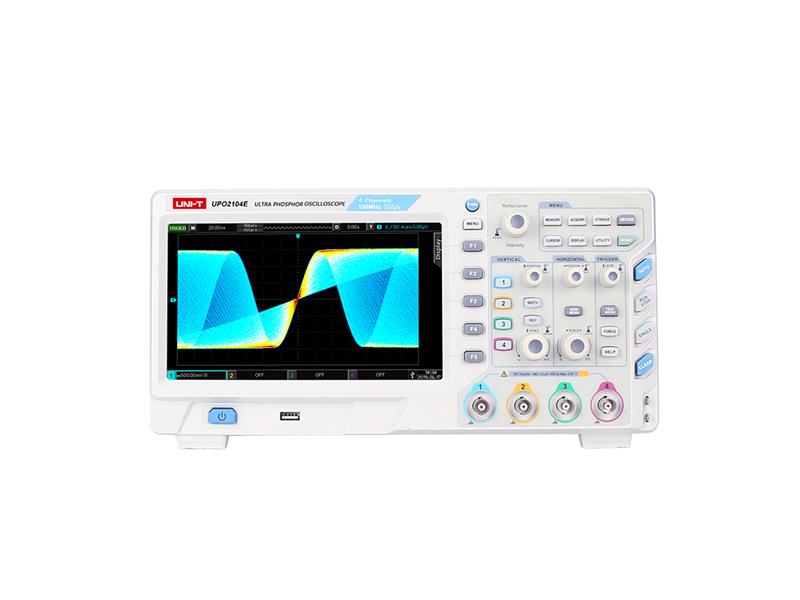

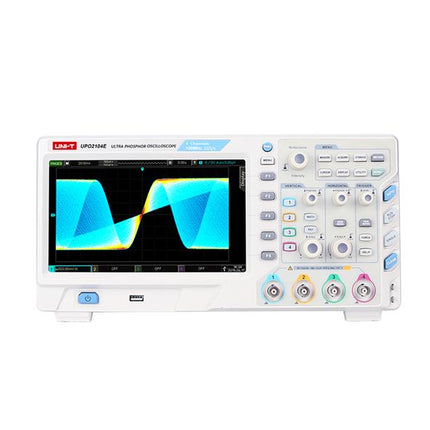

UNI-T UPO2104E Este producto incluye una garantía de 3 años. El osciloscopio UPO2104E es un osciloscopio digital que incorpora la tecnología Ultra Phosphor de la serie UPO2000E. En comparación con el modelo de gama baja, el UPO2102E ofrece 4 canales. También cuenta con una frecuencia de muestreo de 1 GS/s. Esto es suficiente para un ancho de banda de 100 MHz (a diferencia de las versiones de gama baja, el UPO2072CS y el UPO2074CS, que están limitados a 70 MHz). Se trata de un osciloscopio multifuncional, de alto rendimiento y fácil de usar con excelentes especificaciones técnicas. Cuenta con una pantalla de 800 x 480 píxeles. Admite almacenamiento USB y comunicación con un PC a través de USB Plug and Play. El software para conectarse a un PC se puede descargar desde la página web del fabricante:
https://instruments.uni-trend.com/list_77/945.html. Se diferencia de la versión anterior del UPO2104CS por su nuevo firmware.
Especificaciones del producto:
- ancho de banda 100 MHz
- 4 canales
- frecuencia de muestreo 1
GS/s - profundidad de memoria máxima 56 Mpts (por canal) (anteriormente, hasta 28 Mpts por forma de onda)
- hasta 28 Mpts por segundo
80 000 wfms/s (anteriormente 50 000 wfms/s)
- Rango de base de tiempo: 5 ns/div – 50
s/div - Impedancia de entrada: (1 MΩ ± 2 %) // (20 pF ± 3 pF)
- Eje vertical: V/div - 1 mV/div (1 MΩ)
- Precisión de ganancia de CC ± 3 %
- Número de formas de onda guardadas: 65 000 -
Disparo: Flanco, Ventana, Runt, Tiempo de espera, N-ésimo flanco, Retardo, Duración, Configuración/Retención, Ancho de pulso, Pendiente, Vídeo, Patrón, RS232 / UART B, operaciones: - forma de onda, I2/C A-B, AxB, A / B, FFT, Avanzado editable, Filtro
- Medición automática: Máx., Mín., Alto, Bajo, Medio, Pk-Pk, Amplitud, Media, Media del ciclo, RMS, RMS del ciclo, Área del ciclo, Sobreexcursión, Pre-excursión, Período, Frec., Subida, Bajada, + -D,D,D,D,D,D,D,D Retardo de caída, Fase, FRR, FRF, FFR, FFF, LRF, LRR, LFR,
LFF- número de mediciones: 5 mediciones
simultáneas- estadísticas: media, máx., mín., desviación estándar, número de
mediciones- contador de frecuencia: 6 bits-

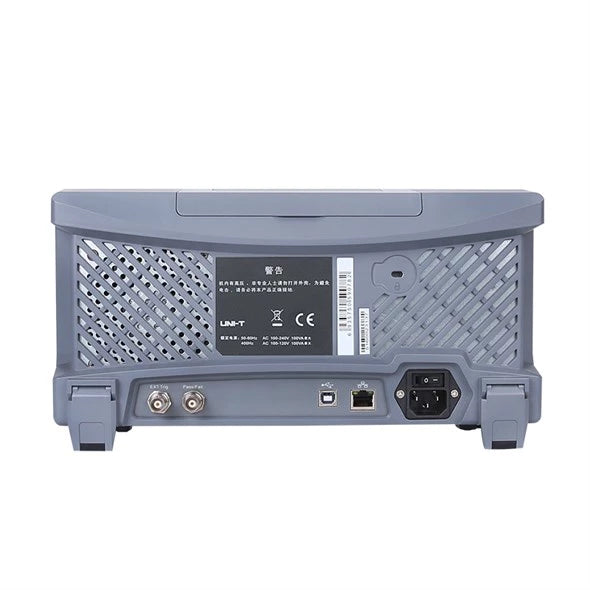

interfaces estándar: USB-Dispositivo, Salida de paso, UX, LAN
Parámetros técnicos:
- Alimentación: 100 V–240 V CA, 50/60 Hz-
Pantalla: 8 pulgadas, 800 x 480
píxeles- Peso: 3,5 kg-
Dimensiones: 336 x 160 x 16 mm
:
- 4 sondas (con rango conmutable 1x, 10x)
- Cable
de alimentación de tres hilos desmontable- Cable
USB- Guía de instalación rápida con enlaces a la página web del fabricante
FABRICANTE: UNI-TREND
