Descripción

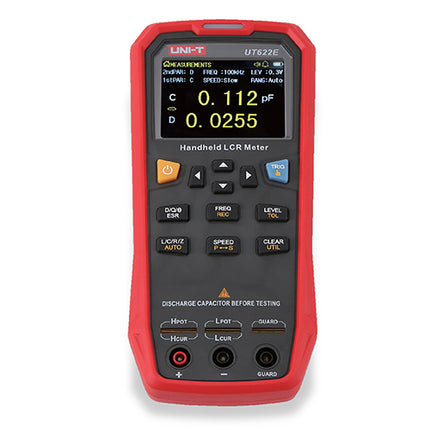

Este producto incluye una garantía de 3 años. El UT622E LRC es un comprobador de componentes portátil para inductores, resistencias y condensadores, que mide la impedancia total Z y la resistencia en CC DCR, así como sus propiedades secundarias: D (factor de pérdida), Q (factor de calidad), Θ (ángulo de fase en grados), Θ (ángulo de fase en grados), Θ (ángulo de fase en serie o radianes equivalentes (resistencias) y ESR (resistencia en paralelo). Los parámetros de los componentes se miden utilizando tensión de CA con una frecuencia seleccionable de 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz y una amplitud seleccionable de 0,1 Vrms, 0,3 Vrms, 1,0 Vrms con una impedancia de salida de la fuente de señal de 1100 Ω. A diferencia del UT622A, el UT622E también ofrece la opción de medir utilizando una tensión de CC de 1,0 V. La precisión de medición máxima es del 0,1 %.
El dispositivo cuenta con una pantalla LCD TFT intuitiva de 2,8 pulgadas con brillo de retroiluminación ajustable en diez pasos, una batería Li-Pol integrada de alta capacidad de 1800 mAh y un conector miniUSB para la carga y la transferencia de datos a un ordenador. El valor máximo de visualización al medir parámetros primarios es 99999, y el valor mínimo al medir parámetros secundarios es 0,0001. Modo de medición: medición activada mediante un botón TRI o un comando desde un PC; o medición continua con frecuencia de inicio de prueba ajustable de 20 veces/segundo, 5 veces/segundo, 2 veces/segundo. Configuración de terminales 4 + 1n (UTR-L100k-H) o 2 + 1 (tras adquirir los cables de prueba UTR-002 con pinzas cocodrilo).
Gracias a su sofisticación tecnológica, el dispositivo también es adecuado para uso profesional: junto con un ordenador (PC), crea una estación para clasificar parámetros específicos en laboratorios, líneas de producción y cumple con las normas de laboratorio, etc.
Parámetros del producto:
- medidor RLC manual para parámetros de componentes
primarios y secundarios; - pantalla LCD TFT intuitiva, gran retroiluminación, 10 niveles de brillo
; - rango de visualización de hasta 99 999
- Precisión máxima para componentes específicos
: 1 % seleccionable
; - 1 % seleccionable para componentes que miden tensión CA a 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
; - Rango de tensión CA seleccionable: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- Capacidad de medición de DCR con 1,0 V CC equivalente
en serie, para Z > 10 kΩ en paralelo)
- Identificación
automática de componentes - Batería Li-Pol de alta capacidad integrada: 1800 mAh
- Alimentación + carga: Adaptador de CC 5 V ± 0,25 V, > 1 A
- Tiempo de funcionamiento con una sola carga de batería: típicamente 8 horas, incluyendo las funciones
de grabación AV-G y estadísticas -
Pitido al pulsar los botones: sí, se puede activar/desactivar -
Bloqueo de botones: sí
- Apagado automático: sí, tras 5, 15, 30, 60 minutos o
desactivado - Interfaz de datos: mini USB
- Velocidad de transferencia de datos al PC: 94 000/3 000 000 000. Comparación de resultados de tolerancia auditivos y visuales: desactivada, aprobado, rechazado
. Selección de alarma sonora: pitido corto, pitido largo, dos pitidos
cortos. Reinicio del comprobador de circuito abierto o cortocircuito: sí
. Ajuste del valor de tolerancia respecto al nominal: del 1 % al 20 %, por defecto 5
%. Recuento de todos los componentes: no compatible
Parámetros técnicos:
- Rango de medición para los parámetros de impedancia primaria:
tipo // rango de visualización // resolución mínima en la
inductancia L // 0,001 μH a 9999,9 H // 1 / 0,01 μ / 0,001 μ /
capacitancia C // 0,001 pF a 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
resistencia R // 0,0001 Ω a 99,999 MΩ // 0,0001 Ω
Impedancia
total 0909/0 Ω. // 0,0001 Ω
Resistencia de CC DCR // 0,1 mΩ a 999,99 kΩ // 0,1 mΩ
- Rango de medición para parámetros de impedancia secundaria:
tipo // rango de visualización // resolución mínima dentro del rango
D factor de pérdida // 9/90000000 // 1 // 9000000. 0,0001
Factor de calidad Q // 0,0001 a 99999 // 0,0001
ángulo de fase en grados Θ // -179,9° a 179,99° // 0,01°
ángulo de fase en radianes Θ / 1 rad // 6 rad // 3,1 rad // 0,001 rad
Resistencia equivalente ESR // 0,01 mΩ a 999,99 Ω // 0,01 mΩ
- Pantalla: pantalla LCD TFT retroiluminada con una diagonal de 2,8"
- Rango de visualización: máximo 99999
- Precisión de ajuste de
componentes: 1 %: tolerancia según el mejor ajuste
- Sí
- Medición en modo DCR: tensión CC 1
,0 V - Medición de tensión CA: CA 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz -
Rango de tensión de medición: 0,1 Vrms, 0,3 Vrms, transferencia de datos 0,3 Vrms,
Vrms, sí, tras instalar el software en el PC
- Fuente de alimentación: Batería Li-Pol de 1800 mAh y (o) adaptador de CC de 5 V ± 0,25 V, > 1
A- Gestión automática de la carga: incluso cuando el dispositivo está
apagado- Interfaz de carga y datos: mini USB-
Entorno operativo: temperatura de 5 a 80 °C, humedad ≤ 30 % sin baterías: 305
g- Dimensiones del producto (Al x An x Pr): 190 x 90 x 44 mm
. - Dimensiones del embalaje: 225 x 220 x 63 mm
. - Certificación de seguridad y compatibilidad electromagnética (EMC): IEC / EN61010-1: 2010, EN61326-2:-2:-2:6 2013
Contenido del paquete individual:
- Dispositivo UT622E: 1 u
.- Cable de interfaz USB: 1 u
.- Cables de prueba de cuatro polos UTR-L100k-H: 1 u
.- Cable de prueba de cortocircuito chapado en oro: UTR-1-circuit
1 u.
FABRICANTE: UNI-TREND
